概述

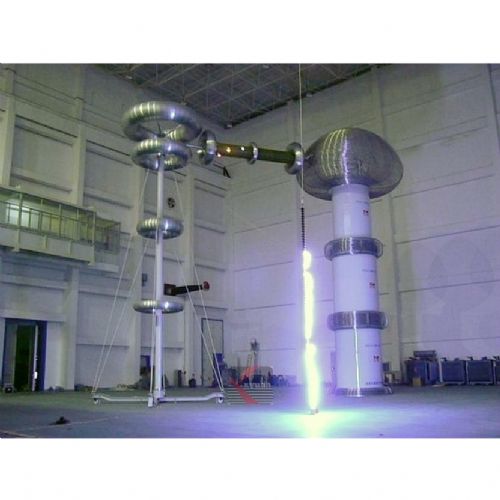

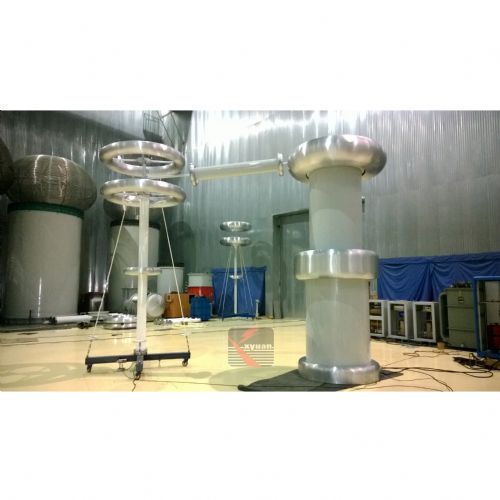

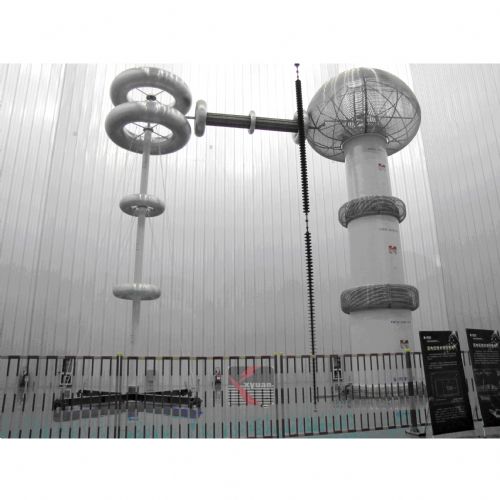

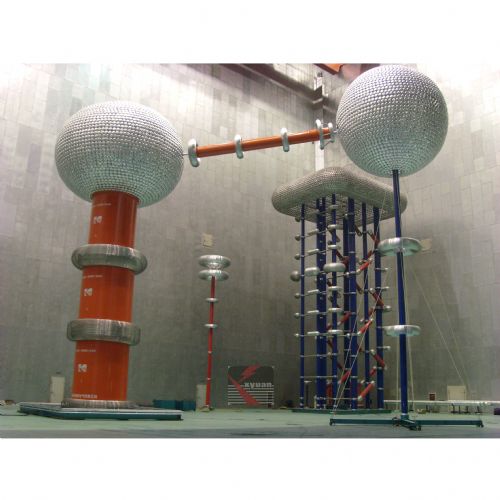

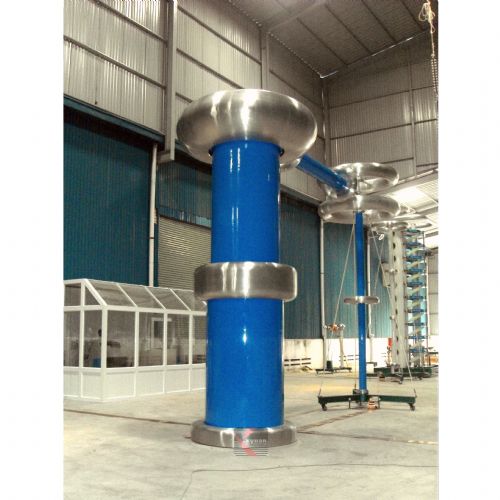

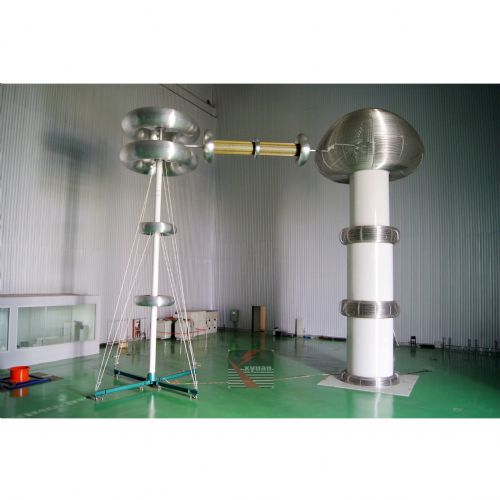

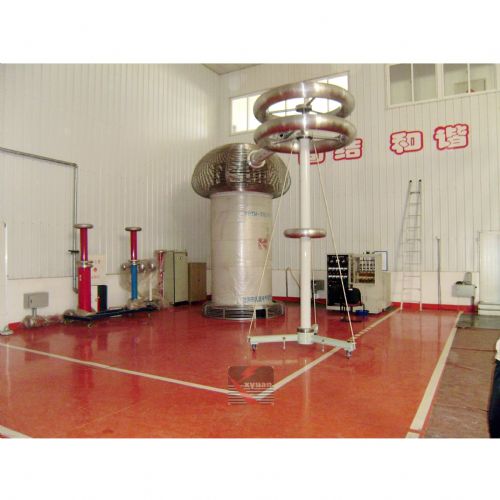

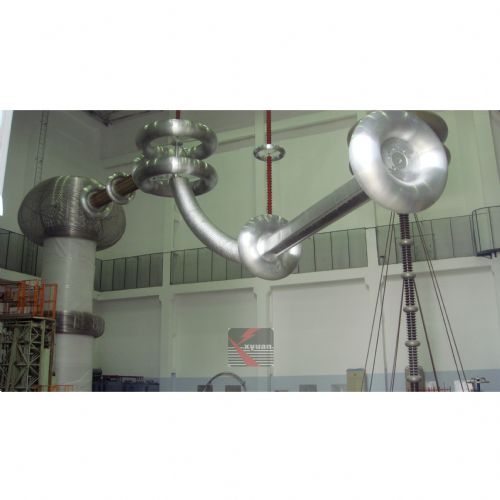

工频试验变压器系统可产生一个连续可调的工频交流试验电压。用于对GIS高压开关、电缆及其附件、互感器、电力变压器、高压断路器、耦合电容器、电容套管、避雷器、电瓷及其他电器元件进行工频耐压、无局部放电检测及其他科学试验研究。
当高压试验需要提供阻性电流时，工频试验变压器组成的交流电压测试系统是唯一可用的电源，尤其适用于需要稳定电压的试验，即使试验中负载变化（严重电晕，淋雨试验和污秽试验）的场合。因此，工频试验变压器组成的高压测试系统属于配备在所有试验场和实验室的通用测试设备。
特点
满足低局部放电测量要求
模块化结构，占用空间小
低阻抗，适用范围广
采用计算机控制测量系统，操作方便
完善的保护电路，确保人员和设备的安全
浪涌和瞬态保护敏感的电子元件
系统组成
试验系统组成：一次侧电源主要部件由开关柜和调压器组成，调压器产生连续可调电压为工频试验变压器提供输入电源。

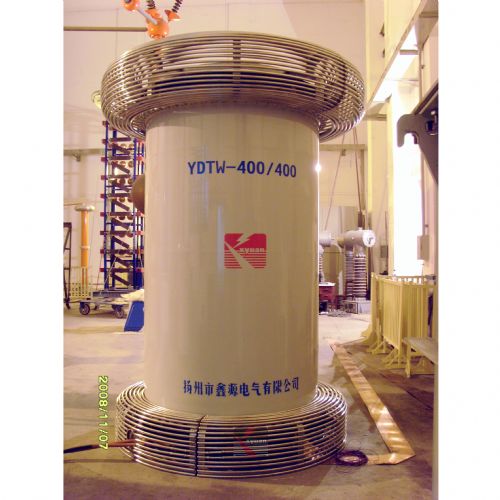

工频试验变压器系统最主要的部件是试验变压器，包含单个试验变压器或多台串接试验变压器。
对于容性试品，可在低压侧配置（个别在高压侧）补偿电抗器
在低压侧可配置谐波滤波器
分压器可用于电压测量和局部放电量检测，较低局部放电量测量时可选用高压滤波器（包括隔离阻抗和耦合电容器）。
电容量或介质损耗测试时，需要选用标准电容器。
过电压电子快速保护装置能有效抑制试品放电产生的过电压。
先进的计算机辅助控制系统，提供友好的操作界面。
系统组件
保护电阻
电容分压器兼耦合电容器
可选附件
电源噪声滤波器
三次、五次滤波器
补偿电抗器
过电压电子快速保护装置
SF6标准电容器
局部放电检测仪
气垫运输底座
开关柜Ⅱ
其他可能需要的部件
