用途
调感谐振试验系统可以产生一个持续可变化的交流电压，用于高压容性试品的试验。
容性试品包括：电缆、电容器，GIS，发电机组设备，电容式互感器等。调感谐振试验系统可在50、60Hz使用，也可用于更高的频率。由于其优良的正弦波形，很适合用于高压交流耐压试验的局部放电测量。
调感谐振试验系统优势在于对电源功率要求低，只需要提供试验电路的损耗。主要是品质因数Q取决于试验功率S和损耗功率P的比值，范围在10～100，这意味着只要1/Q的试验功率即可满足试验要求，谐振系统比试验变压器系统更轻便、经济，当击穿放电时，系统失去谐振条件，电压自动回零，试品故障不会被扩大。
特点
模块化结构，占用空间小
局部放电量低
多种灵活组合方式
试品放电，试品故障不会被扩大
先进的计算机辅助控制系统，提供友好的操作界面。
完善的安全保护系统
系统组成
试验系统由电网通过开关柜、调压器和励磁变压器供电。若电抗器是金属外壳式，励磁变压器可内置入电抗器内部。电源滤波器安装在低压侧，用于局部放电测试时，降低电源干扰，有效保证较低的局部放电测量背景。

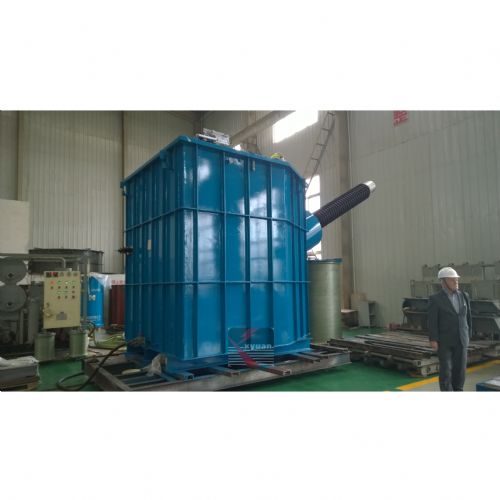

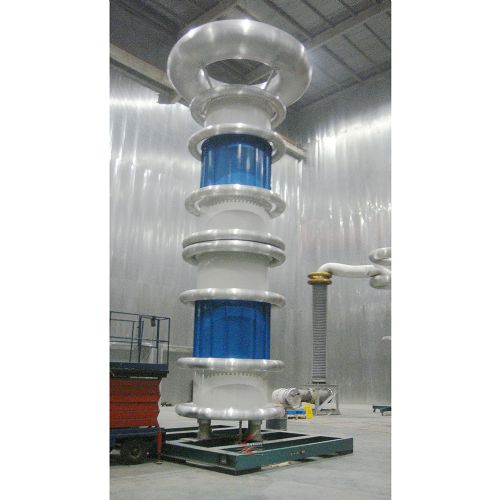

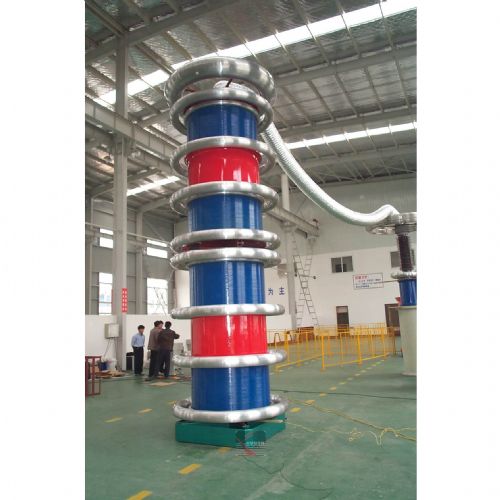

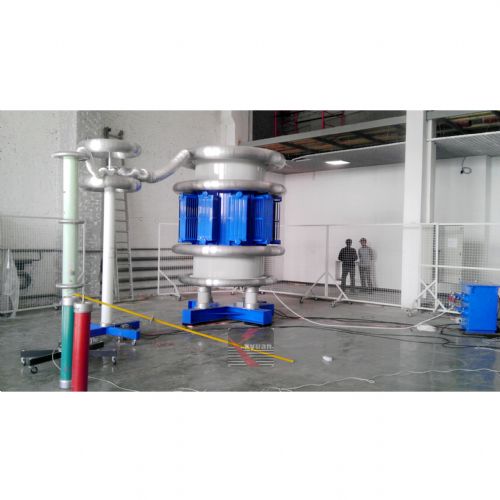

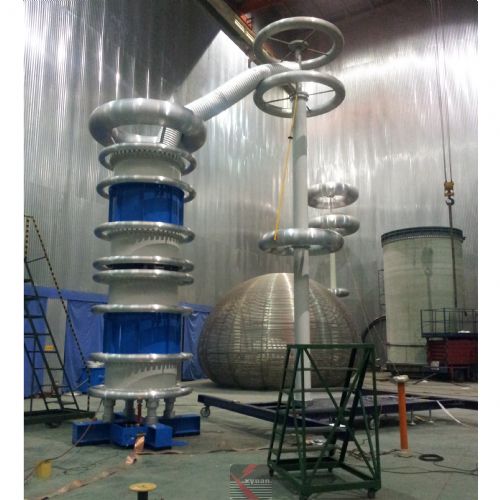

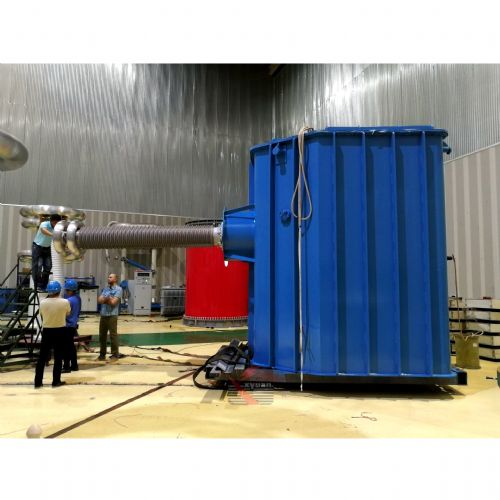

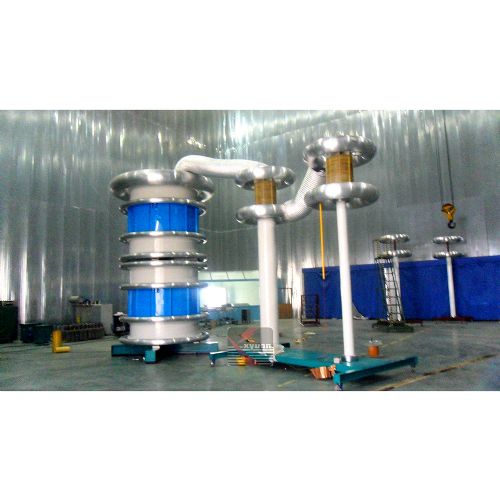

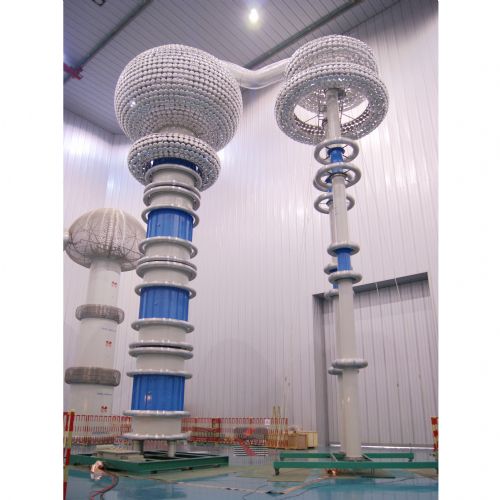

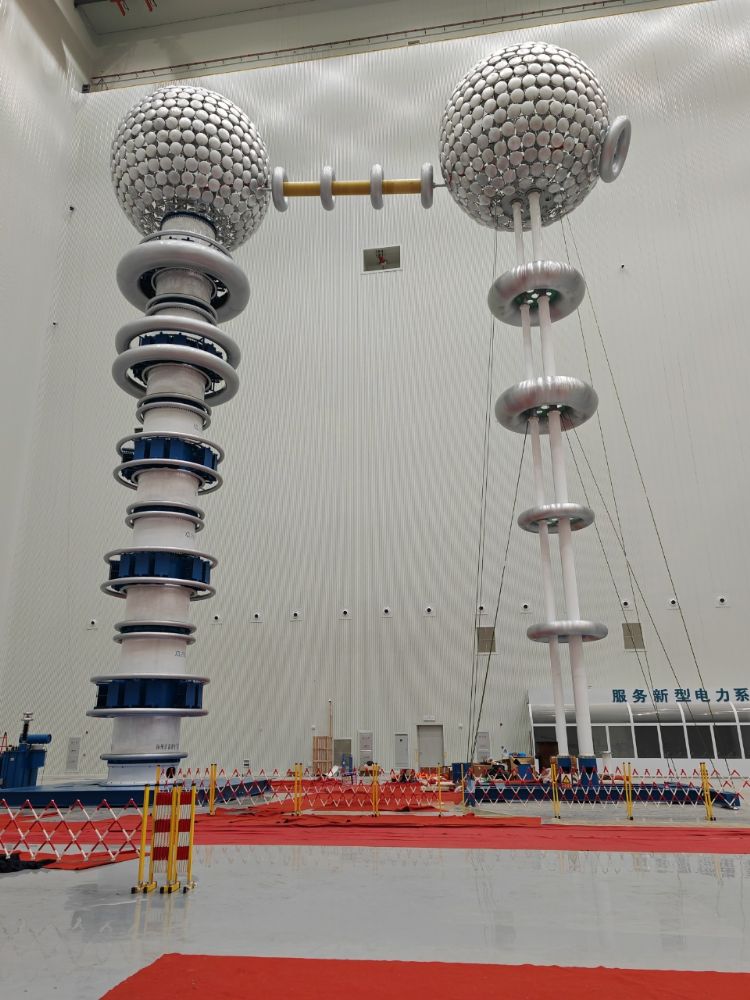

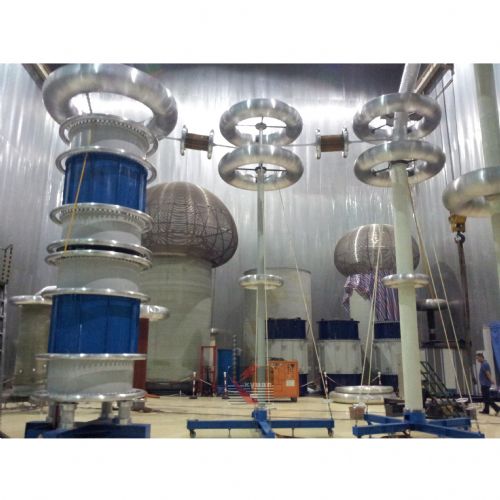

调感谐振试验系统最主要的部件是调感电抗器，通过调节铁芯距离改变电抗器电感，动铁芯采用稀土电机驱动；
高压滤波器由两部分组成：隔离阻抗，高压电容器。在局部放电测量时，高压滤波器可衰减高频干扰，并作为系统的基本负载；
控制测量系统包括：操作装置&工业计算机以及电压测量、局部放电和电容介损测量仪器。
系统组件
开关柜
调压器
励磁变压器

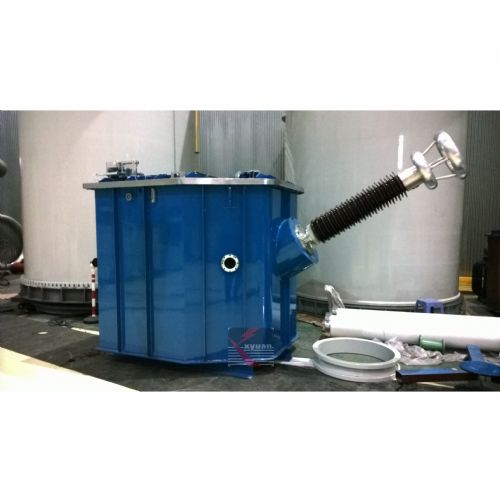

高压可调电抗器
高压滤波器
电源滤波器
控制测量系统（手动或自动控制）
可选附件
控制电源隔离变压器
串并联连接装置
无局部放电高压导线
标准电容器
局部放电检测仪
气垫底盘
其他可能需要的部件
