概述
CJDY系列冲击电压试验系统能产生宽范围电压和能量的模拟雷电冲击、雷电截波、操作冲击等波形，可以对高压电力设备进行各种形式的冲击试验，配合陡化装置可以对绝缘子（串）进行陡波试验。系统也可以改装为冲击电流发生器，用于整支避雷器残压测试,安装简单快捷，不仅适用于电气设备测试，亦可用于科学研究、教学等领域。
冲击电压等级可从100kV到7200kV。
用途
冲击电压试验系统可用来测试：
电力变压器
电缆
避雷器（冲击电流测试）
发电机，马达
绝缘子
套管
GIS
互感器
电容器
其它绝缘材料
科学研究和教学
特点
整体结构回路电感小
简单快速组合配置，可适用于不同试验要求
先进的计算机辅助控制测量系统，提供友好的操作界面
完善的安全保护系统
具备冲击—直流、冲击—工频之间的联合试验能力。

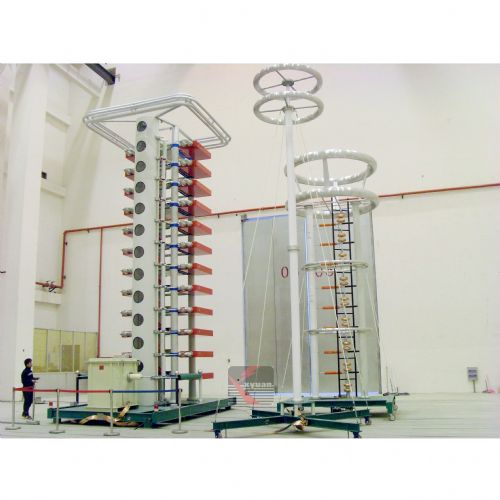

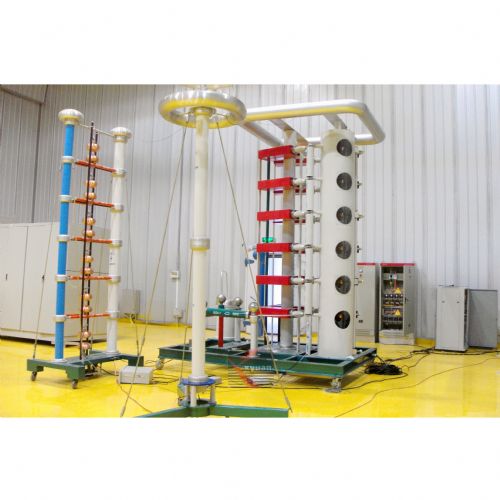

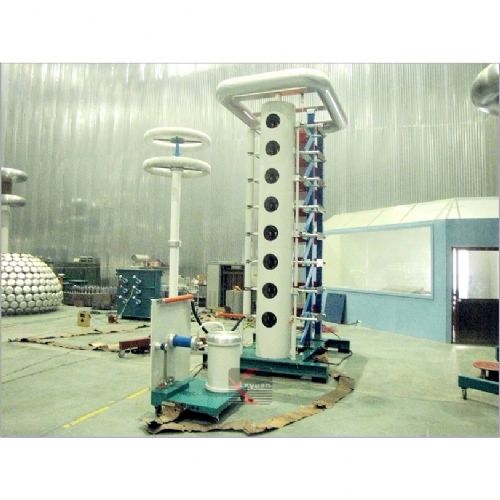

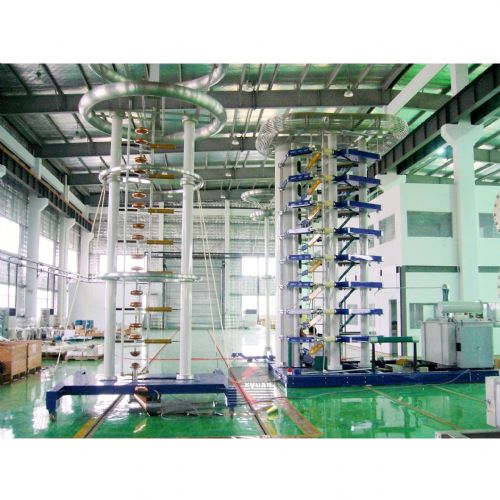

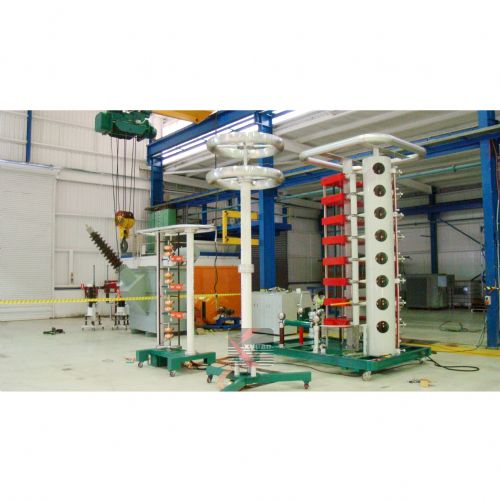

系统组成

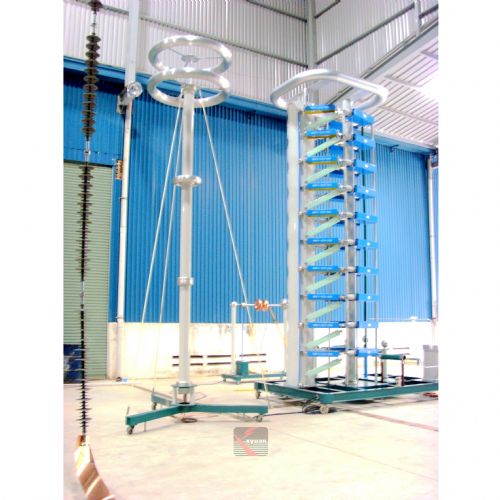

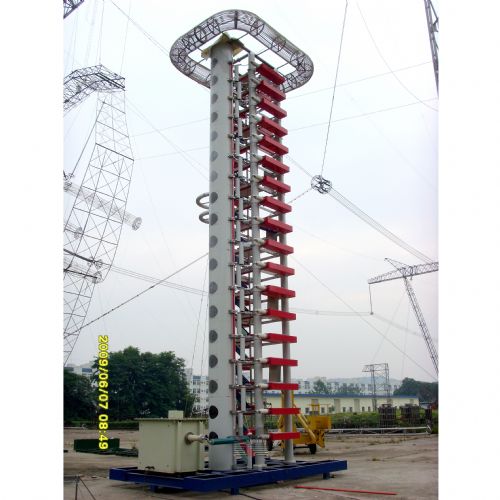

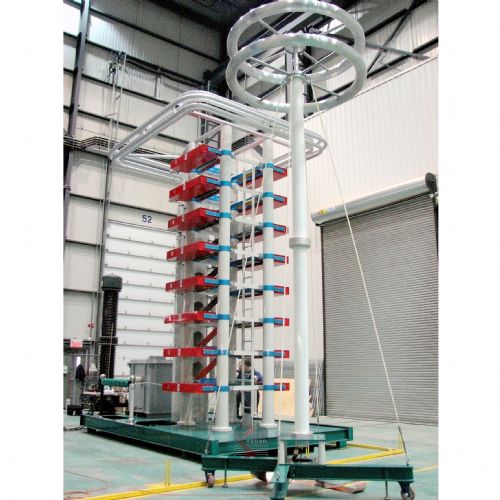

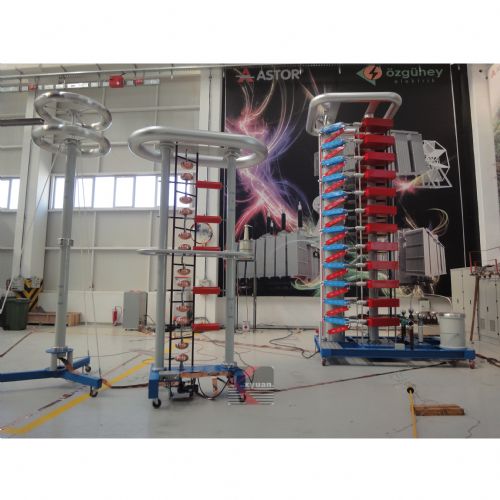

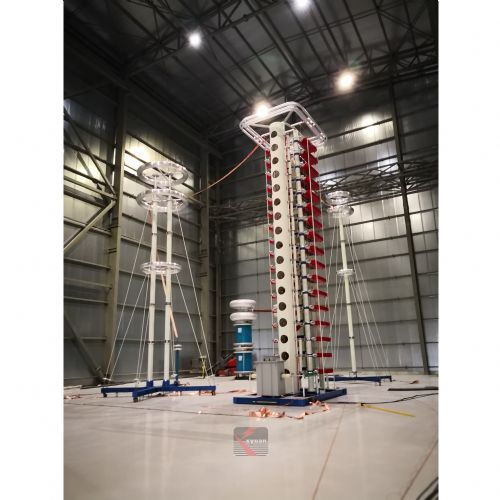

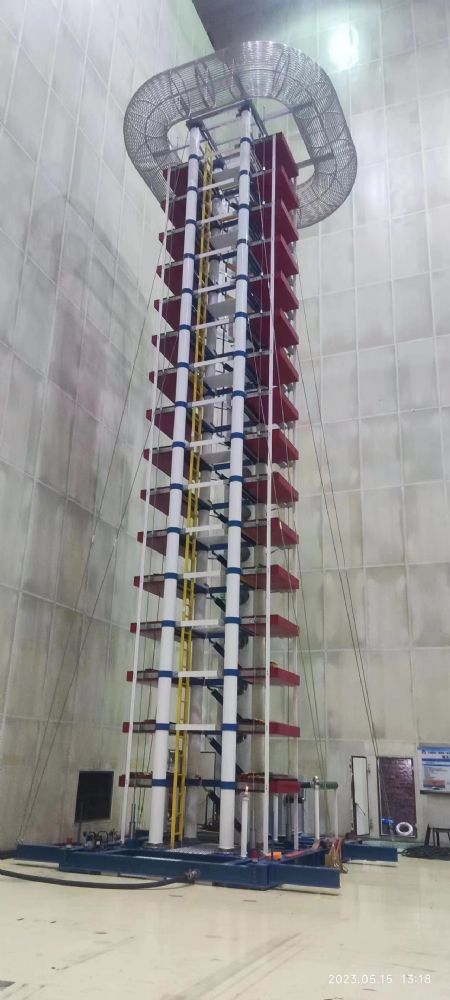

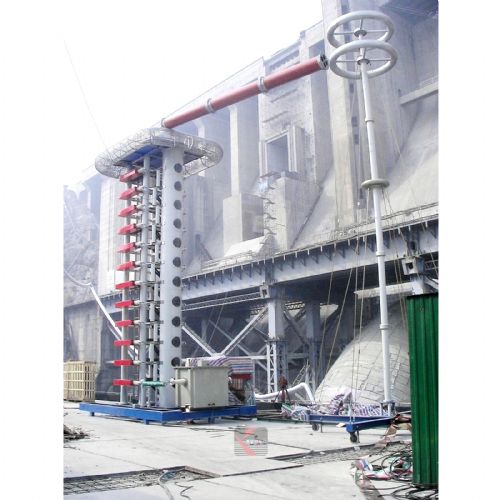

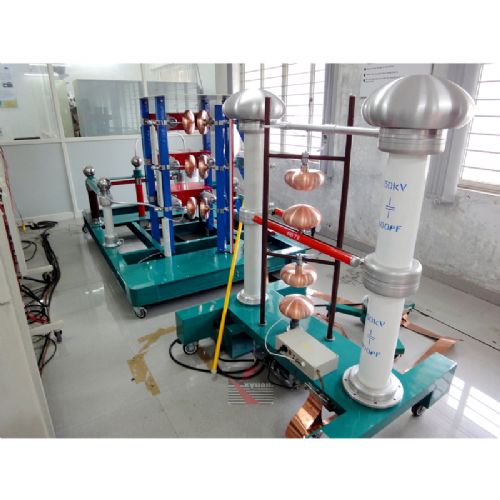

试验系统组件：冲击电压试验系统由冲击电压发生器本体、充电装置、弱阻尼电容分压器、截断装置、陡化装置、控制测量装置、调波元件、隔离阻抗等组成。
采用充电装置给冲击电压本体并联充电，通过触发点火装置，使本体球隙同步触发，形成串联放电，电压经过弱阻容尼分压器进入测量系统显示电压波形。
系统组件
可控硅调压装置
充电装置

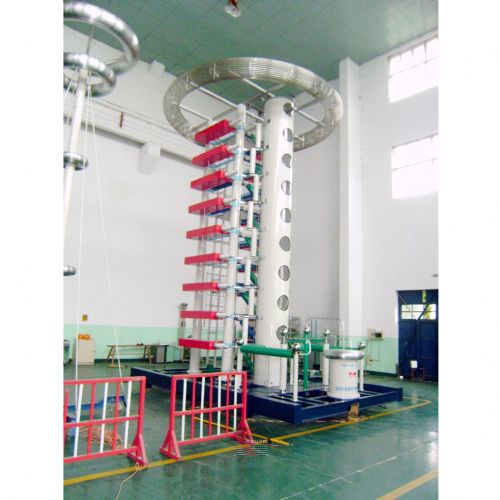

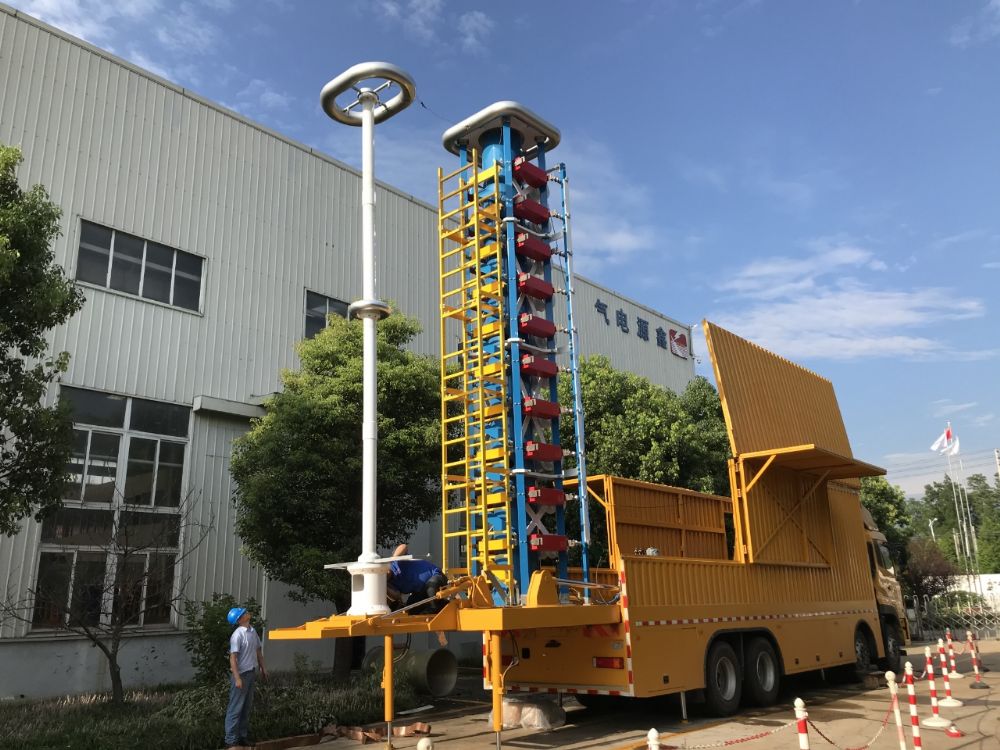

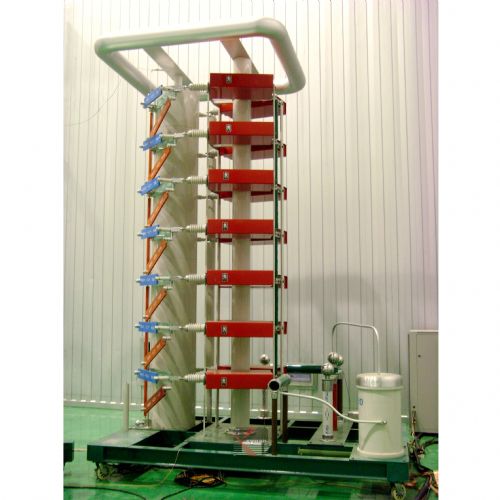

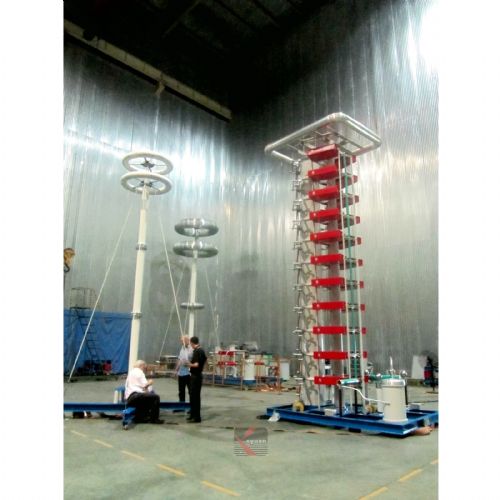

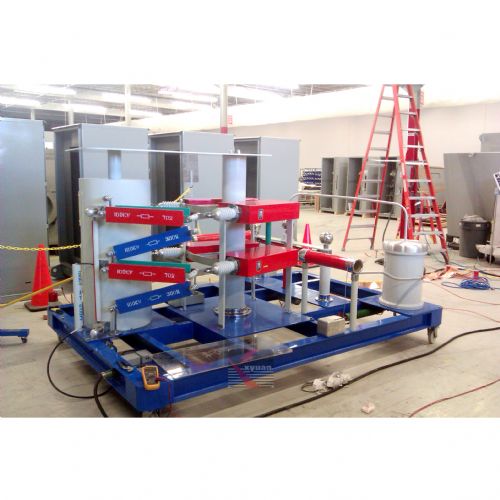

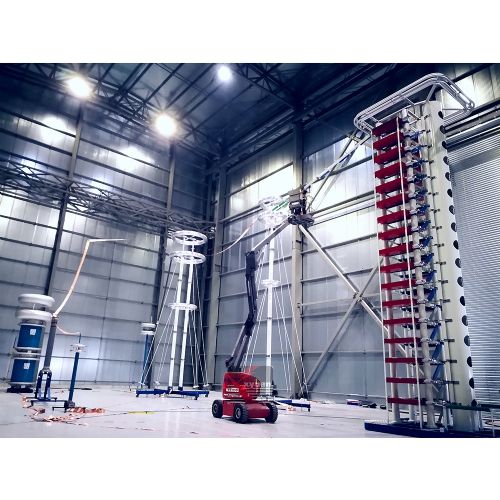

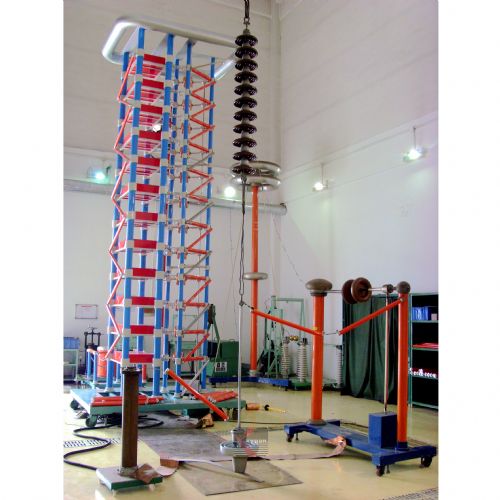

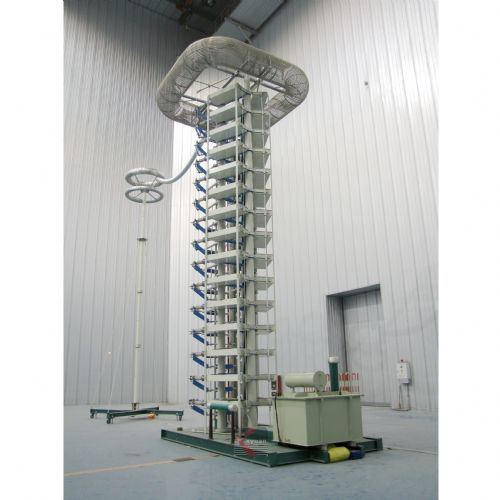

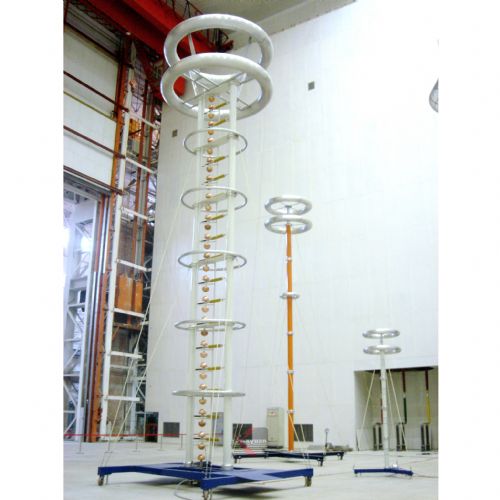

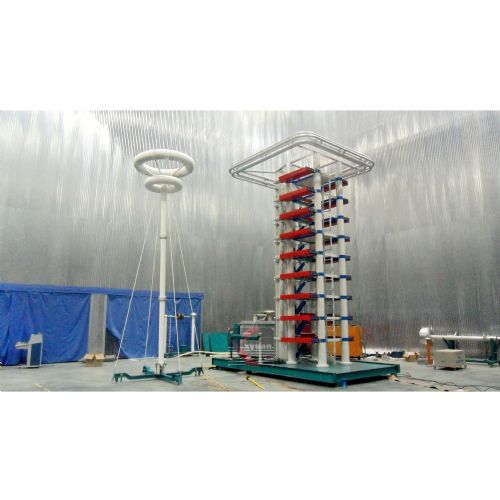

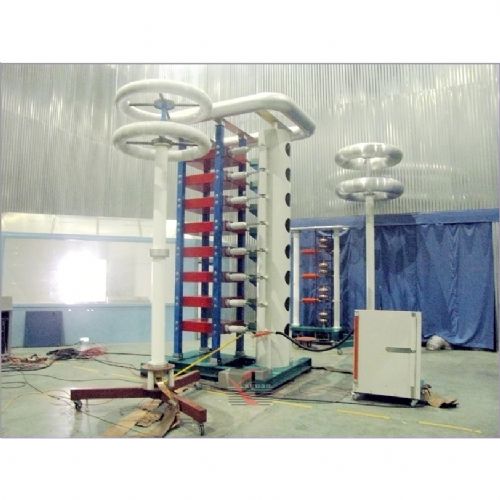

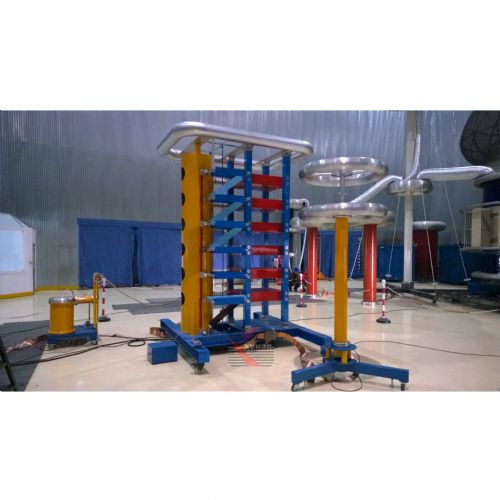

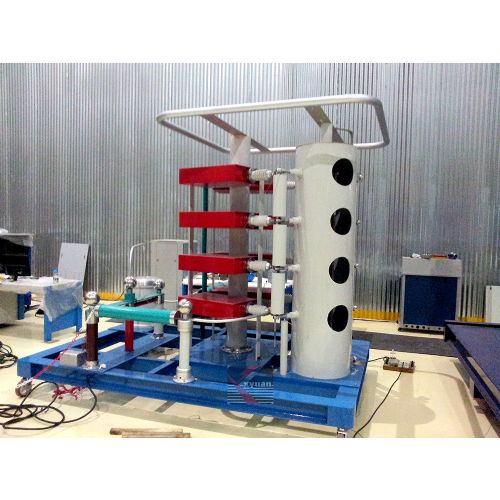

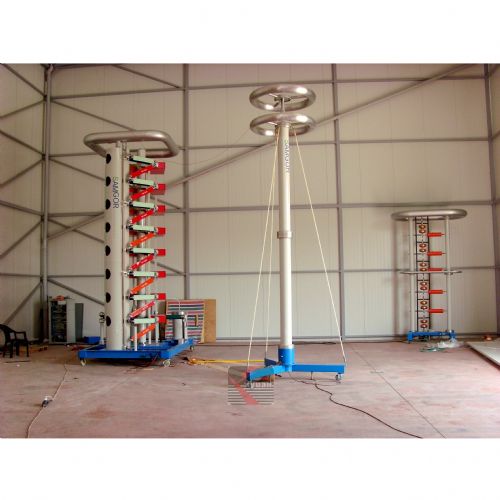

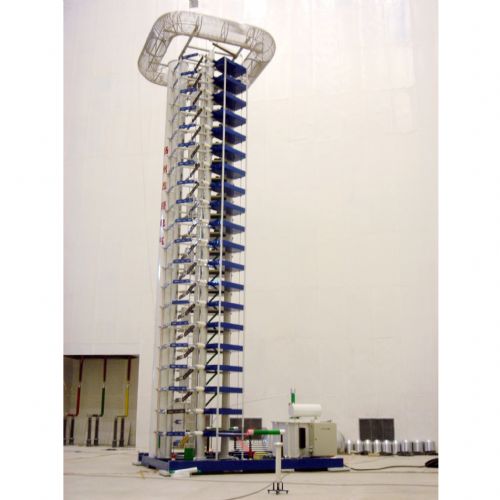

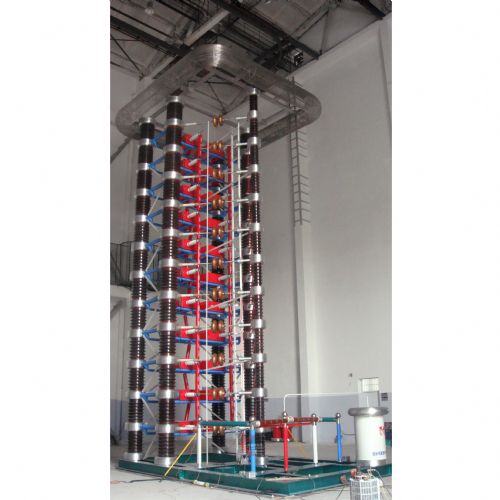

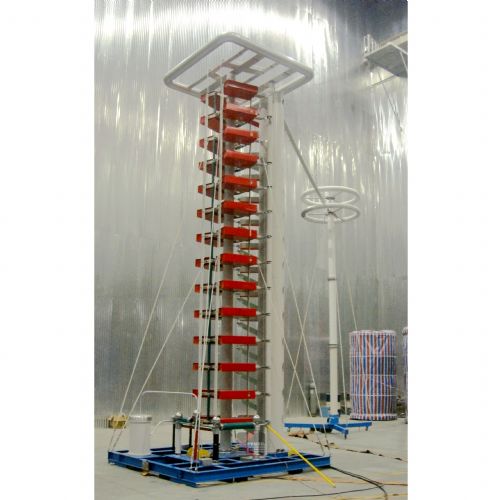

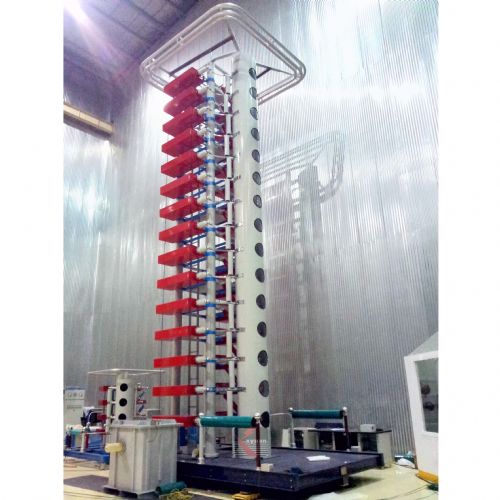

冲击电压发生器本体
截断装置（变压器类产品试验用）
陡化装置（绝缘子试验用）
分压器
控制系统
测量系统
选件
用于特殊冲击波形电阻
用于避雷器整体残压测量调波电感和调波电阻
其他调波元件
气垫或脚轮
其他可能需要的部件
