用途

调频谐振装置用于各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的现场交流耐压试验。在工频条件下，由于被试品电容量较大、试验电压较高，对试验装置的电源容量相应也有较高的要求。与传统的工频耐压试验装置相比，变频串联谐振试验装置具有体积小，重量轻，易搬运等优点，分体式设计便于现场灵活组合，大大降低了劳动强度，提高工作效率。

特点

• 正弦波形，波形失真度小，波形畸变率＜3％

• 频率范围：10 ~ 300Hz

• 局放背景噪音：< 10pC

• 根据不同测试要求，组合方式灵活，安装简易快速

• 采用光纤通讯方式，将高压和低压控制回路有效隔离。

• 采用微机控制，输出稳定性好。本装置中的信号源由专用芯片产生，输出频率稳定性高达0.1Hz，输出电压的不稳定度＜1%。

系统组件

• 开关柜

• 变频电源

• 励磁变压器

• 电抗器

• 电容分压器兼耦合电容器

• 控制和测量装置

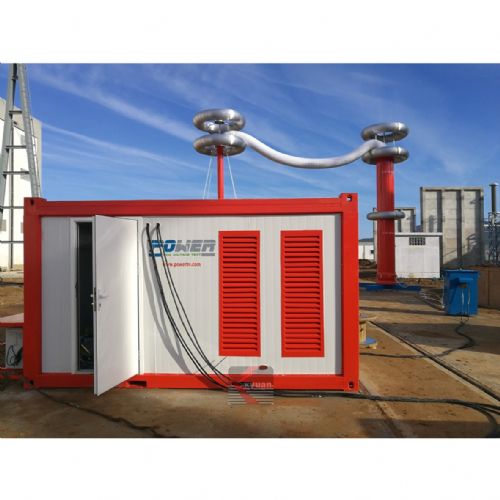

800kV 3200kVA 调频谐振试验系统 GIS现场测试 出口摩洛哥

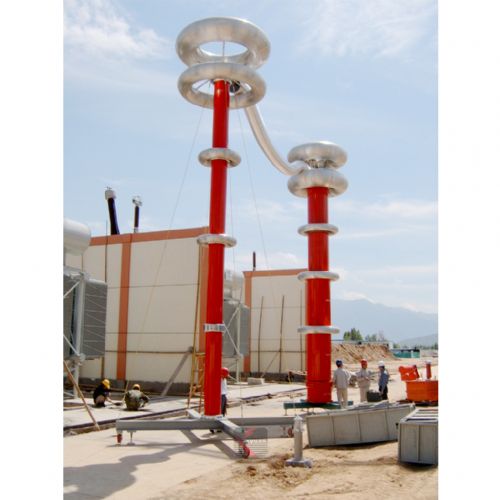

1000kV 6A 调频谐振系统 青海电科院

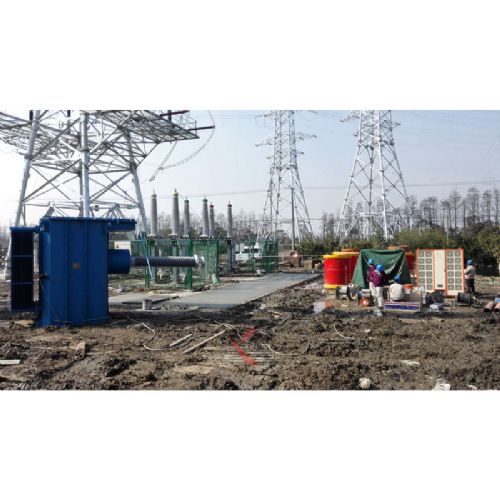

1000kV 6A 调频谐振系统 用于750kV GIS 现场测试

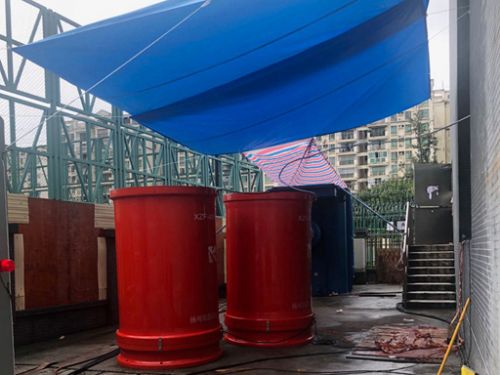

澳门220kV变电站 长距离电缆 现场测试1

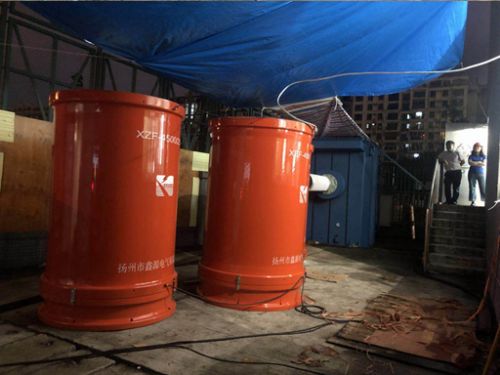

澳门220kV变电站 长距离电缆 现场测试2

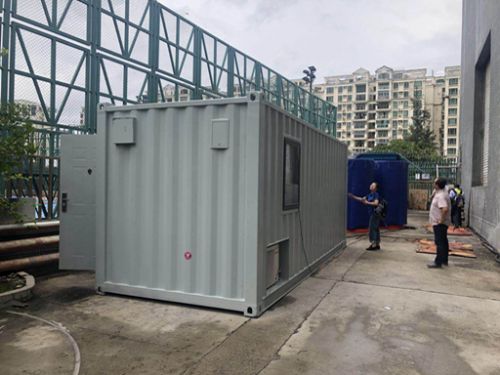

澳门220kV变电站 长距离电缆 现场测试3

澳门220kV变电站 长距离电缆 现场测试4

240kV 6000kVA 调频谐振试验系统 大连电业局

260kV 83A 调频谐振试验系统 车载式 长距离电缆测试

300kV 300kVA 调频谐振试验系统

320kV 200A 调频谐振 34公里 220kV海底电缆出厂试验

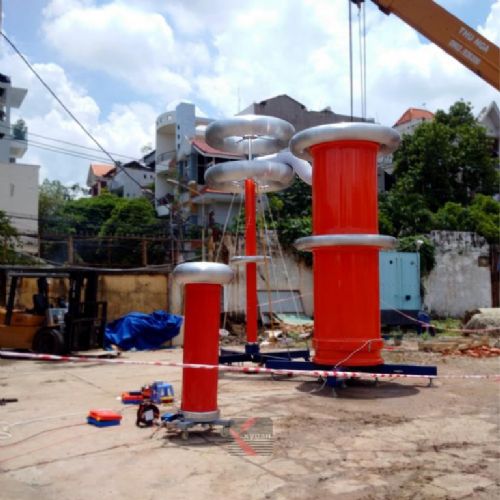

460kV2530kVA 调频谐振试验系统 出口越南

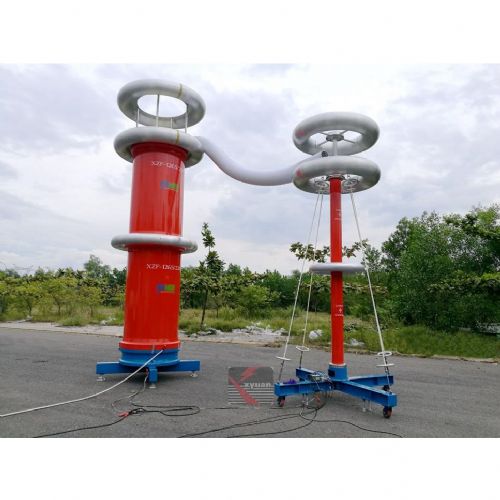

690kV 5175kVA 调频谐振试验系统 出口越南
