概述
电力电缆的局部放电量与其绝缘性能密切相关，局部放电量的变化预示着电缆绝缘存在可能危及安全运行的缺陷，因此准确测量电力电缆的局部放电量是判断电缆绝缘性能有效的方法。由于局部放电测量可以发现集中性缺陷，对电缆本体的损伤也小，国内外专家学者和IEC、IEEE、CIGRE等国际电力权威组织一致认为：局部放电试验是XLPE绝缘电力电缆绝缘状况评价的最佳方法之一，并作为及时发现电缆故障隐患、预测电缆运行寿命、保障电缆安全可靠运行的重要方法。因此，交流耐压试验的同时，进行局部放电测试验（故障定位）成为电力电缆试验的重要手段。
特点
模块化结构，占用空间小
低输入功率，高输出功率
局部放电量低
多种灵活连接方式
先进的计算机辅助控制系统，提供友好的操作界面
完善的安全保护系统
应用范围
根据IEC（IEC 60502 (6~30kV)，IEC 60840 (30~150kV)，IEC 62067 (150~500kV)）规定测试XLPE绝缘电力电缆。

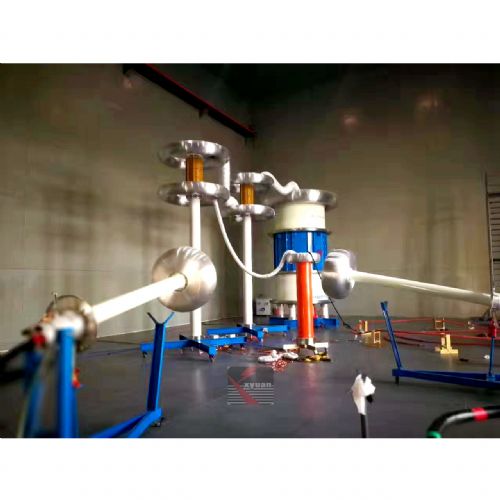

屏蔽房
概述
试验屏蔽房分别由砼土、绝缘层、轻钢结构、屏蔽等组成，各部分的施工按照试验设备方案总体设计要求施工，严格按照GB/T12190-2006《高性能电磁屏蔽室测试方法》的规定，充分考虑通风、吸音等多方面协调和配置。
系统构成
双屏蔽静电电源隔离变压器
双屏蔽静电控制隔离变压器
多路控制滤波器
控制电源滤波器
局部放电试验全屏蔽室
控制室
绝缘地坪
特点
安全性：充分考虑高压试验对公众及工作人员的伤害，通过警灯、工作指示灯来反映大厅的工作状态，提醒是否可进入。
可靠性：在结构设计时，充分考虑到高空作业安装时的操作方便、工艺安全、合理性、经济性，同时在关键部件设计和材料选型时严格把关并留有余度，确保整个系统的可靠性。
实用性：屏蔽房整体符合国家相关行业标准，便于管理、易于维护、操作简单。
功能与美观兼备：充分满足屏蔽性能及吸音的要求，同时又保证内部装饰美观大方，满足消防和环保要求。
良好的屏蔽效能：磁场14kHz-150kHz≥60dB
电场10kHz-5MHz≥80dB
屏蔽房主要部件描述
绝缘地坪：绝缘层全部采用8～10mm厚ＰＰ平板而成
屏蔽房主体结构：屏蔽房主体采用轻钢结构作主立柱，在立柱内侧采用“C”型轻钢等作为屏蔽钢板的载体支撑体系，顶及墙面采用1～2mm厚优质冷轧钢板作为屏蔽主要材料，各种窗洞（电力配电箱、电源插座箱、消防箱、地漏等）与板体的连接处均采用非冲孔钢板做成的各种框件与屏蔽板焊接连接。
通风：大厅及控制室采用涡轮风机强制通风
电磁屏蔽门： 屏蔽门是屏蔽室的关键设备，是工作人员及设备进出的主要通道，在确保屏蔽效能的同时，它的可靠性、实用性及开启方便将至关重要。屏蔽门一般采用气密门和平口门两种，
电源滤波器：屏蔽房内所有辅助设备经过电源滤波器滤波后引至控制室内的各配电箱，然后再分配至各分配电箱。
空调、行车为可选件
